Acqua calda tutto l'anno,
senza sistemi di supporto ausiliari

Thermboil

Il funzionamento dei sistema è basato sulla termodinamica, poiché sfrutta le qualità fisiche dei gas che al cambiamento di stato (liquido-gas, gas-liquido) cedono calore. Tale calore viene ceduto all’acqua per essere riscaldata. I sistemi solari termodinamici utilizzano due gas molto conosciuti, ampiamente diffusi a livello commerciale e che rispettano le normative europee: il R134A e il R407C.

La soluzione Thermboil

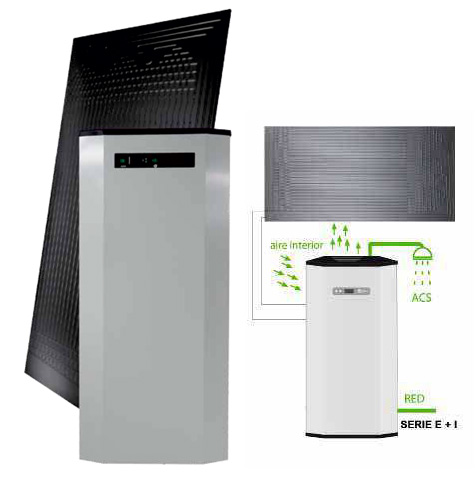

Thermboil è un sistema innovativo per la produzione di Acqua Calda Sanitaria, basato sul funzionamento in pompa di calore tramite un pannello esterno e capace di catturare l’energia solare e ambientale in modo efficiente. Si caratterizza per una notevole riduzione dei consumi di energia rispetto a sistemi tradizionali, raggiungendo un rendimento medio annuo superiore del 80% rispetto ai sistemi termici classici disponibili sul mercato.

Come funziona?

Il fluido refrigerante, fluisce allo stato liquido nei pannelli dove si riscalda grazie al calore proveniente dalla radiazione solare o dalla temperatura dell’ambiente esterno. All’interno dei pannelli il refrigerante, una volta riscaldato, passa allo stato gassoso e a questo punto il compressore aspira il gas e lo comprime, determinando così un innalzamento della temperatura del fluido. Il gas viene quindi diretto verso il condensatore che a sua volta si interfaccia con l’acqua da riscaldare attraverso gli scambiatori termici. A questo punto il gas viene compresso nuovamente e riparte il ciclo. Tale sistema consente di scaldare l’acqua fino a una temperatura di 55 °C o 70°C.

I vantaggi

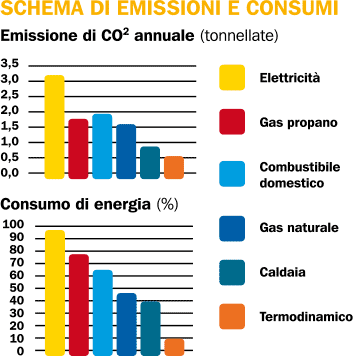

Schema emissioni

Facilità di installazione

  • Pannello leggero e ultra piatto
  • Non richiede alcun lavoro di rinforzo del tetto
  • Installazione completa in meno di 4 ore

Integrazione architettonica

  • Inclinazione da 30° a 90 °  (verticale)
  • Inclinazione dei pannelli variabile con un impatto minimo sulle prestazioni (2/5%)

Forza e qualità

  • Protezione anticorrosiva
  • Nessun vetro o componenti elettrici
  • Nessun rischio di congelamento o surriscaldamento
  • Sbrinamento e ventilazione non necessari
  • Serbatoio d’acqua in acciaio inox
  • Prodotto testato nelle nostre strutture prima della spedizione (controllo qualità)

Ecologico

  • Basso consumo energetico (500W)
  • L’energia economica con meno emissioni di CO2

Rendimento

  • COP minimo e massimo: 3 a 7

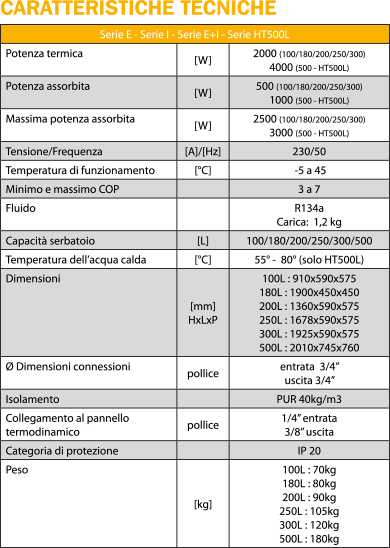

Tabella caratteristiche

Descrizione

  • Pannello in alluminio anodizzato
  • Dimensioni: 170 cm x 80 cm.
  • Peso: 6,5 kg
  • Superficie complessiva (due lati) 2,72 m2
  • Fluido non tossico (R134a)
  • Blocco termodinamico compatto che comprende: serbatoio acqua in acciaio, compressore, condensatore e scambiatore.

Finitura Pannello

  • Colore nero di serie
  • Disponibile in 12 colori diversi permettendo una perfetta integrazione architettonica

Certificazione europea

  • EN255-3: 1997, DIT, Cetiat
  • Garanzia bollitore 5 anni

Una elevata quantità di acqua calda.
Il sistema può essere utilizzato per acqua calda sanitaria per uso domestico o per consumi maggiori (hotel, collettività, impianti sportivi, camping ...).
